FUTURA
Cenovni rang
84mm
Širina profil
do 47 dB
Zvučna izolacija
0,89 kW/m2
Toplotna izolacija
FUTURA®
FUTURA®
Pogodan za pasivne kuce
-
1

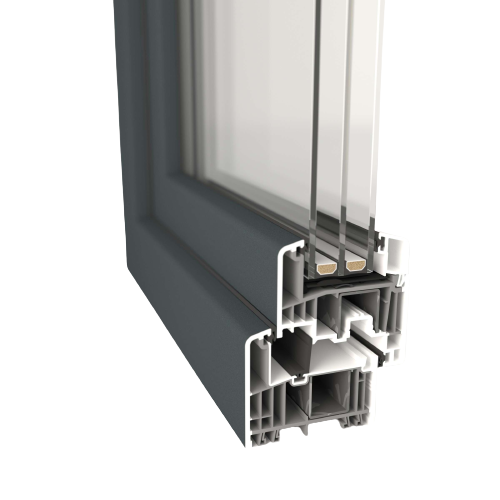

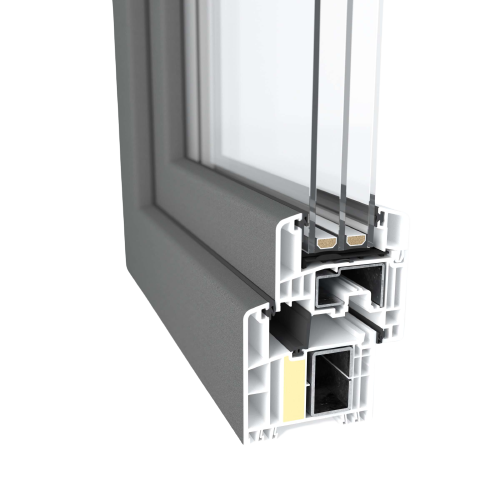

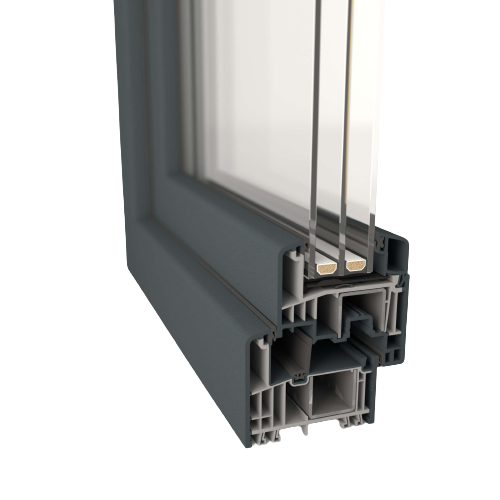

Profil koji štedi energiju
+
Šestokomorni profil okvira, krila i rama, te dosledno tri nivoa zaptivanja, garancija su odlične toplotne izolacije. Zbog specifičnosti profila ostavljena je mogućnost dodatnog unapređenja toplotne izolacije ugradnjom IKD® pene. Time prozori zadovoljavaju i najveće zahtjeve.
-
2
Profil budućnosti
+
Novorazvijena geometrija profila Futura ima karakterističnu 15° kosinu u prelomu. Ona naglašava bezvremenski izgled novog profila. Futura profil je sa svojom dubinom ugradnje od 82,5 mm pogodan za novogradnju, kao i za renoviranje te nudi mogućnosti raznolikog oblikovanja.
-
3
Svestranost
+
Uz veliku dubinu ugradnje, Futura profil je pogodan za upotrebu troslojnog stakla do maksimalne debljine 52 mm. Ovakvo zastakljivanje omogućuje bolju zvučnu i toplotnu izolaciju.
-
4
Ekološki odgovoran
+
Mogućnost recikliranja FUTURA profila, svijesno je orijentisan prema zatvorenom krugu proizvodnje korištenjem materijala koji se može u potpunosti reciklirati.
PREDNOSTI PROFILA FUTURA
Vrhunska toplotna izolacija
Futura profil je vaš najbolji partner u štednji energije. Uskočno-klizni sistem ili harmonika sistem napravljeni od Futura profila nude vrhunsku toplotnu izolaciju prostorija, i samim tim štede vaš kućni budžet! Koeficijent toplotne propustljivosti štoka (Uf) Futura profila je i do 0,89 kW/m2 sa IKD penom, a ukupna toplotna propustljivosti celog sistema (Uw) sa odgovarajućim staklom može da dostigne i do 0,7 kW/m2.
Zvučna izolacija
Uskočno-klizni sistem ili harmonika sistemi napravljeni od Futura profila imaju 82,5 mm ugradne dubine za odličnu toplotnu, ali i zvučnu izolaciju. Zahvaljujući šestokomornom profilu omogućena je zvučna izolacija (Rw) od 34 do 47 dB, što je naročito važno jer će vam omogućiti udobniju svakodnevicu sa manje buke i stresa.
Optimalna veličina
Zbog unapređenih čeličnih ojačajanja od Futura profila mogu da se prave elementi veličina do 2,3m, a koji zadovoljavaju sve savremene standarde u vezi propusnosti vazduha, vodopropusnosti ili otpornosti na udare vetrova. Upotrebom STV® trake možete da birate zaista velike elemente i do 2,5m.
Ekološki odgovorno
Mogućnost recikliranja FUTURA profila sa namerom je orijentisana prema zatvorenom krugu proizvodnje upotrebom materijala koji se može u potpunosti reciklirati.
Boje koje unose život
Uz Futura profile možete da birate različite kombinacije spoljašnjih i unutrašnjih boja. Imate mogućnost da kreirate uskočno-klizni sistem ili harmonika sisteme u osnovnoj - beloj boji ili u svim bojama sa naše ton karte, kao i sa dekor folijama. Zato, slobodno se prepustite maštanju i kreirajte vašu stolariju iz snova!
Garantovani kvalitet
Birajući Futura profile, vi birate i garantovani kvalitet. Sigurni smo u svoje proizvode, i zato našim klijentima nudimo benefit u vidu 10 godina garancije.
IKD® intenzivna izolacijska jezgra.
Koristite jednu od najmodernijih metoda za poboljšanje toplotne izolacije IKD®.
FUTURA
Klizni sistem u boji pogodan za pasivne kuće.
Kombinacija profila u sistemu FUTURA sa kliznim sistemom u boji je pogodan za pasivne kuće. Pruža mogućnost sa standardnim profilom i čelikom od 2 mm za izradu obojenih prozorskih elemenata pogodnih za pasivne kuće prema najnovijim smernicama za uštedu energije. Ispitana vrednost Uf od 0,89 W / (m²K) potvrđuje odličnu toplotnu izolaciju. Sa ovim sistemom u kombinaciji sa STV®, moguće su maksimalne veličine krila od čak 2,40 m.
Savršeno za velike elemente u boji
Na osnovu svojih odličnih statičkih svojstava, sistem FUTURA je idealan za izradu velikih elemenata u acrylcolor® bojama. Sa STV samolepljivom trakom, klizni sistemi u profilu FUTURA mogu dodatno poboljšati svoju stabilnost i sigurnost.
BOJE I DEKORI
PVC | Acril
Pogledaj više
RAL 9007 Metalik
RAL 7015
RAL 7016
RAL 7040
RAL 8014
RAL 9005
Metalik DB703
RAL 9010
RAL 9006
RAL 9001
RAL 7039
RAL 8022
RAL 7038
RAL 7015
RAL 6009
RAL 6005
RAL 5011
RAL 5002
RAL 3011
RAL 3005
RAL 9016
Srebrna
PVC | Drvokoder
Pogledaj više
Zlatni hrast
Mahagoni
Orah
Winchester tamni
Anteak
Bor
Crna višnja
Duglazija
Hrast
Lešnik
Meranti
Močvarni hrast
Oregon
Oregon braon
Rustikalni hrast
Selfidski hrast
Siena S Orah
Siena T Orah
Svetla Duglazija
Svetli hrast
Svetli orah
Tamna duglazija
Tamni hrast
Trešnja
Winchester svetli
PVC | Ostale folije
Pogledaj više
Deko RAL 7001
Deko RAL 7012
Deko RAL 7016
Deko RAL 7036
Glat RAL 7016
Deko čokoladno smeđa
Deko RAL 7038
Deko RAL 9044
Deko RAL 9001
Deko RAL 9010
Deko RAL 9010
Deko RAL 9010
Glat Crnobraon
Glat RAL 7004
Glat RAL 7012
Glat RAL 7021
Glat RAL 7022
Glat RAL 7039
Glat RAL 8017
Glat RAL 9001
Gold
Monumenten Green
Briljantno bela H
Deko crnobraon
Deko RAL 1015
Deko RAL 305
Deko RAL 3011
Deko RAL 5004
Deko RAL 5007
Deko RAL 5011
Deko RAL 6001
Deko RAL 6005
Deko RAL 6009 i
Deko RAL 6009
Deko ral 7023 Betongrau
Deko RAL 7035
PVC | Specijalne folije
Pogledaj više
Platinum Bronza
RealWood Amaranth Oak
RealWood Ginger Oak
Realwood Honey Oak
Realwood RAL 7016
Realwood RAL 9010 i
Realwood Weissbach Oak i
Alux DB703
Bakar
Beton
Bronze Platin
Messing
Metbrush Messing
Metbrush Silver
